CAM복합 비노출 방수공법

CAM복합방수 비노출공법 부위별 시공상세도

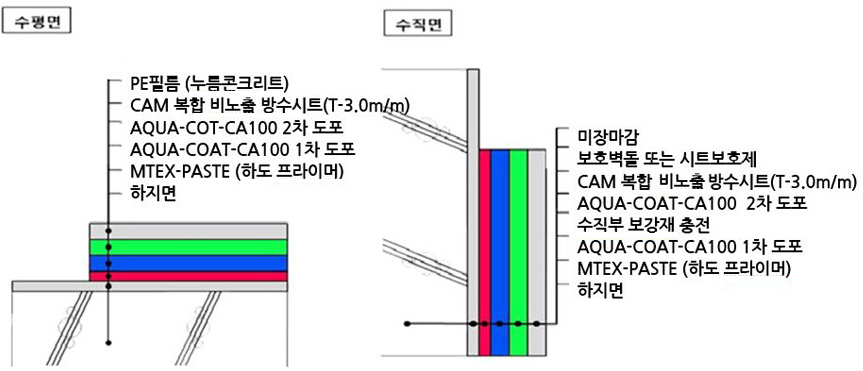

- 옥상방수 표준도면

• ① 콘크리트 슬라브
• ② 고름몰탈
• ③ MTEX-PASTE (하도프라이머)
• ④ AQUA-COAT-CA100 (도막) 2회
• ⑤ 수직부 보강시트

• ⑥ CAM복합방수 비노출시트(T-3.0m/m)
• ⑦ PE필름(방수층보호재)
• ⑧ 누름콘크리트

- 수직벽 부분

• ① 콘크리트 슬라브
• ② 고름몰탈
• ③ MTEX-PASTE(하도프라이머)

• ④ AQUA-COAT-CA100 (도막)2회
• ⑤ 수직부 보강시트
• ⑥ CAM복합방수 비노출시트(T-3.0m/m)
• ⑦ 보호몰탈/방수층 보호재
• ⑧ 누름콘크리트/보호벽돌
• ⑨ 미장마감

- 배수로 부분

• ① 콘크리트 슬라브
• ② 고름몰탈
• ③ CAM복합방수 비노출공법
•   - MTEX-PASTE (하도프라이머)
•   - AQUA-COAT-CA100 (도막) 2회
•   - CAM 복합방수 비노출시트 (T-3.0m/m)
• ④ 수직부 보강시트
• ⑤ 누름콘크리트

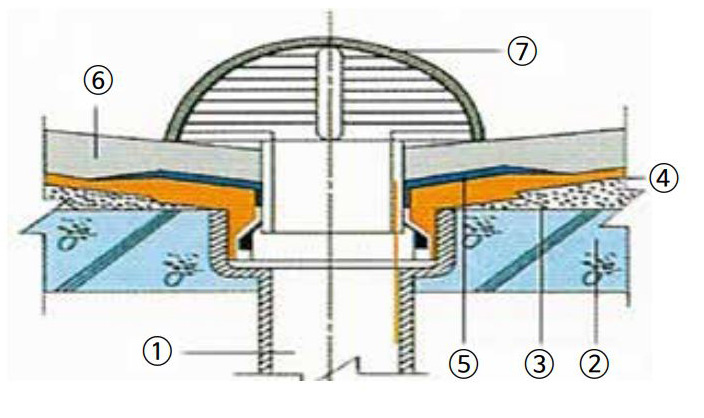

- 배수구 부분

• ① 배수관
• ② 콘크리트 슬라브
• ③ 고름몰탈
• ④ CAM복합방수 비노출공법
•   - MTEX-PASTE (하도프라이머)
•   - AQUA-COAT-CA100 (도막) 2회
•   - CAM 복합방수 비노출시트 (T-3.0m/m)
• ⑤ sealing재 (보강시트)
• ⑥ 누름콘크리트
• ⑦ 배수구 뚜껑

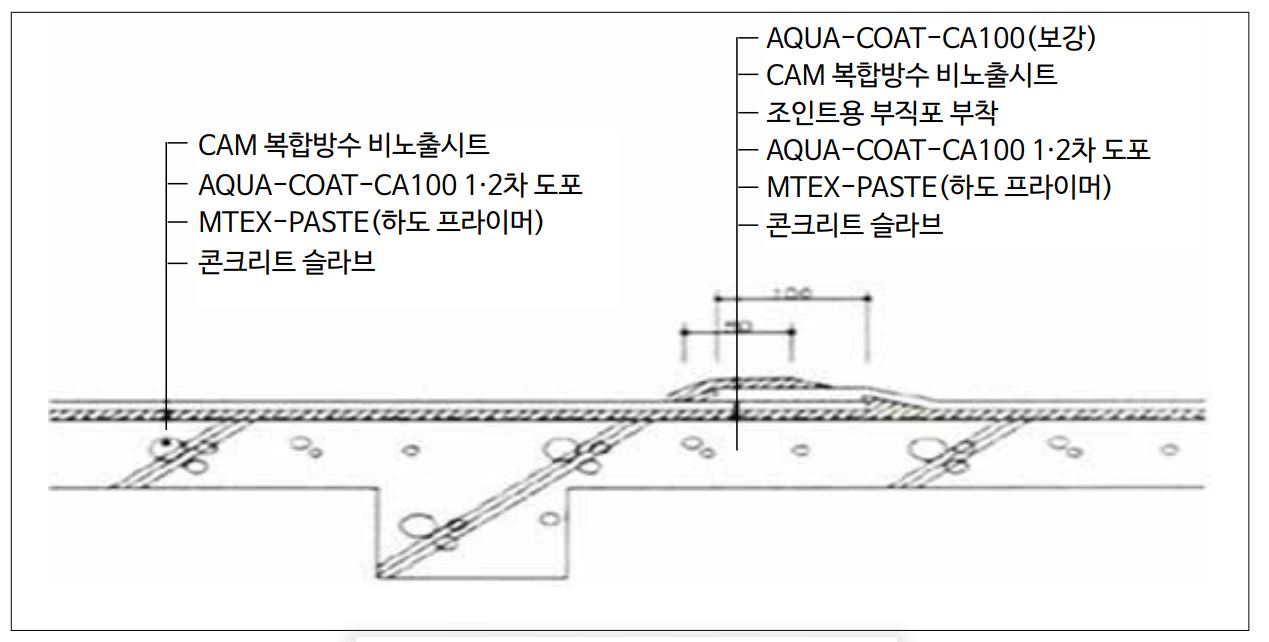

- 조인트 부위
